HT LINE LT LINE KYA HOTI HAI
नमस्कार, आज हम इस ELECTRICAL BLOG में HT LINE और LT LINE के बारे में देखने की कोशिश करेंगे. HT – मतलब HIGH TENSION LT – मतलब LOW TENSION TENSION का मतलब VOLTAGE होता है पावर हे — LEVEL यानि VOLTAGE LEVEL में transit की जाती है.
LT – LOW VOLTAGE
HT – HIGH VOLTAGE
EHV – EXTRA HIGH VOLTAGE
अब ये जानते है की LT , HT , EHV में कितने वोल्टेज लेवल पावर TRANSMIT करते है. LT – UP TO 1000V HT – 11KV , 22KV , 33KV EHV – ABOVE 33KV ALL VOLTAGE LEVEL जैसे 110 KV , 220 KV , 400 KV , 764 KV इत्यादि
HT LINE LT LINE KYA HOTI HAI
POWER हम OVERHEAD लाइन से और UNDERGROUD लाइन से TRANSIT कर सहते है. OVERHEAD लाइन और UNDERGROUD केबल इसका INFORMATIVE वीडियो भी बनाया है. आप उसे https://youtu.be/CHqxn7vK9T0 यहाँ पे क्लिक करके देख सकते है
इस ELECTRICAL BLOG में हम OVERHEAD LINE के बारे में जानेगे की HT LINE और LT LINE क्या होती है ?
अब देखते है CONSTRUCTION OF LT LINE और HT LINE LT लाइन में LT SHACKLE INSULATOR का उपयोग किया जाता है. ये ४ वायर होती है. LT लाइन ये TRANSFORM के LT लाइन से शुरू हो के अपने घर ,OFFICE , AGRICULTURE LAND , INDUSTRY , जहा LT सिस्टम का इंस्टालेशन किया गया है. वह तक होता है.

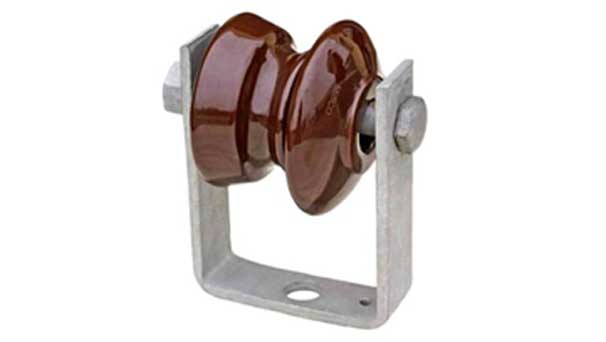

T SHACKELE INSULATOR WITH U CLAMP (MSEDCL APPROVED)
LT लाइन ये सीमेंट पोल और RSJ पोल दोनों पर भी STRINGING की होती है. इस लाइन में ACCC , 34 ACSR CONDUCTOR ये USE किया होता है

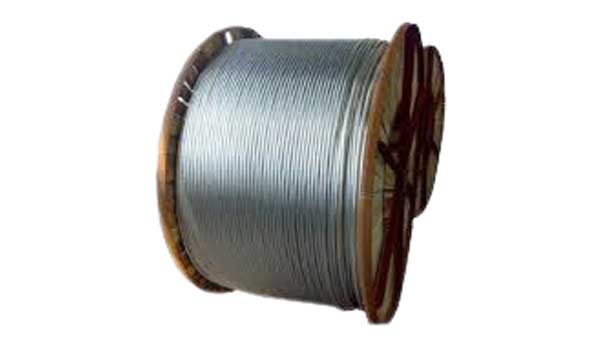

AAAC , ACSR CONDUCTOR (MSEDCL APPROVED)
अब देखते है CONSTRUCTION OF HT LINE .
HT लाइन के CONSTRUCTION में PIN INSULATOR और DISC INSULATOR का उपयोग किया रहता है इसमें RYB ३ फेसेस ही TRANSFER किये होते है. HT लाइन ये पावर ट्रांसफार्मर से शुरू होती है और सबस्टेशन तक और DISTRIBUTION TRANSFORMER CENTER TO CENTER ट्रेवल करती है. 11KV , 22KV , 33KV VOLTAGE ये ज्यादा तर INDUSTRIAL AREA , PARTICULAR INDUSTRY यहाँ पर डिस्ट्रीब्यूशन किया होता है.
एक्सप्रेस फीडर का हमारा https://youtu.be/yGFOMHzGqL8 ये वीडियो जरूर देखिये जो इंडस्ट्रियल फीडर के बारे में डिटेल में INFORMATION प्रदान करेंगे. HT लाइन ये ज्यादातर RSJ पोल पर ही स्ट्रिंगिंग की जाती है RURAL AREA में बहुत ही थोड़े जगह में PCC पोल पर थे रन की जाती है. HT LINE मे ACSR RABBIT 50 SQMM , 34 SQ MM ACSR CONDUCTOR
H T EXPRESS FEEDER IN MSEDCL
और 33KV VOLTAGE LEVEL में 100 SQ MM ACSR DOG CONDUCTOR USE किया जाया है. CONDUCTOR ये INSULATOR पर REST किया होता है और INSULATOR ये पोल पर STRAIN HARDWARE जो SINGLE BOLTED STRAIN HARDWARE , TWO BOLTED STRAIN HARDWARE , THREE BOLTED STRAIN HARDWARE इनके जैसे HARDWARE ELEMENT से ज्यादा रहता है. HT लाइन में बिच में AIR BREAK SWITCH (11KV ,22KV, 33 KV MSEDCL APPROVED A B SWITCHES ) और OFF LOAD ISOLATOR ये लगाए रहते है जो 1 SPAN के लिए या LINE को बंद या चालू कर सकते है. BALAJI ENGINEERS ये MSEDCL और MSETCL APPROVED SPECIFICATION के नुसार AIR BREAK SWITCH ( A B SWITCH ) और OFF LOAD ISOLATOR ( 11KV ,22KV ,33KV MSEDCL MSETCL APPROVED DISCONNECTOR ) ये MANUFACTURING करता है.

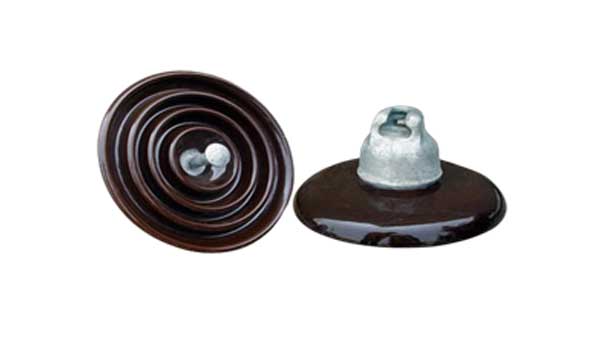

70 KN DISC INSULATOR MSEDCL APPROVED

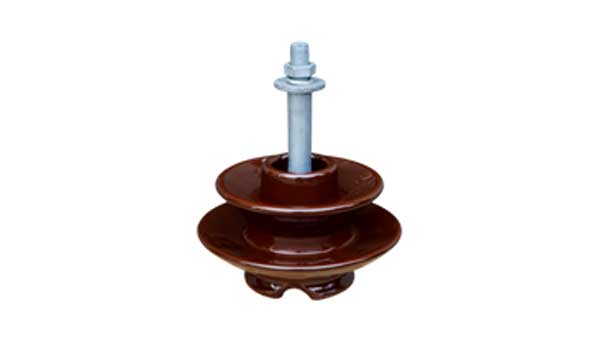

PIN INSULATOR MSEDCL APPROVED
LT और HT LINE के बारे में एक सवाल हमेश आता है की LT LINE और HT LINE में कोनसी LINE से ज्यादा FOULTY होती है? तो इसका ANSWER है की LT LINE ये ज्यादा बार FAULTY होती है, इसका कारन है की ये डायरेक्टली LOAD से CONNECT की हो तो है. डायरेक्ट लोड ये कम ज्यादा होने का VERIATION होता है इसके कारन इसका FAULT लेवल ये ज्यादा होता है.

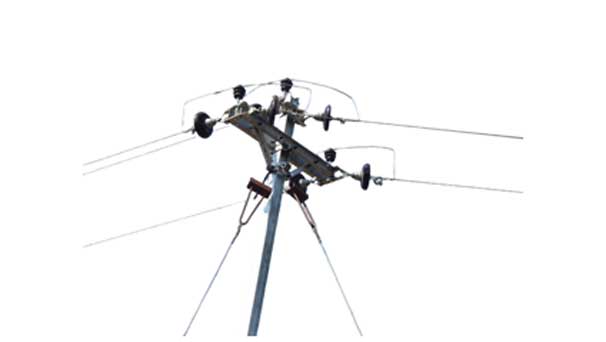

MSEDDCL APPROVED STAY SET
हमने इस ELCTRICAL BLOG में WHAT IS LT LINE AND HT LINE ? ये देखने की कोशिश की, BALAJI ENGINEERS ये ELECTRICAL PRODUCT और SERVICES में 2004 से कार्यरत. ये COMPANY ISO 9001:2015 CERTIFIED है . BALAJI ENGINEERS ये LT , HT OVERHEAD LINE के MANUFACTURER है इसके साथ ही MSEDCL , MSETCL APPROVED 11KV, AIR BREAK SWITCH , 22KV AIR BREAK SWITCH , 33 KV AIR BREAK SWITCH बनाते है. 11 KV OFFLOAD ISOLATOR , 22 KV OFFLOAD ISOLATROR , 33 KV OFFLOAD ISOLATOR ये MANUFACTURING करते है जो MAHARASHTRA , KARNATAKA, MADHYA PRADESH , KERALA , UTAARPRADESH , ODISHA और PAN INDIA में बड़ी विश्वास के साथ USE किया जाता है. आप भी आपके इलेक्ट्रिकल प्रोडक्ट और सर्विसेज RELATED REQUIREMENT हमारी मार्केटिंग टीम को जरूर संपर्क कर. फ़ोन न. 9822373222
