Offload Isolator in Windmill Substation

नमस्कार ,

Balaji Engineers के Isolator के subject मे नये Electrical Blog in Hindi मे आपका स्वागत है , इस Blog हम isolator ये Windmill substation में क्यू इस्तमाल किया जाता है , Disconnector क्या है ,

Isolator Disconnector क्या है ?

Isolator Disconnector ये Device है जो high tension इलेक्ट्रिकल circuit को On या Off करता है , ये device सिर्फ off load मे ही operate किया जाता है .

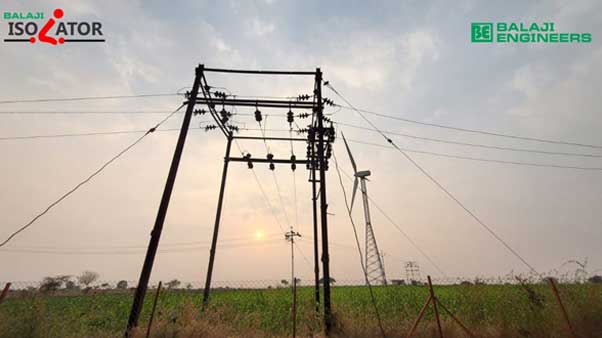

Offload Isolator in Windmill Substation

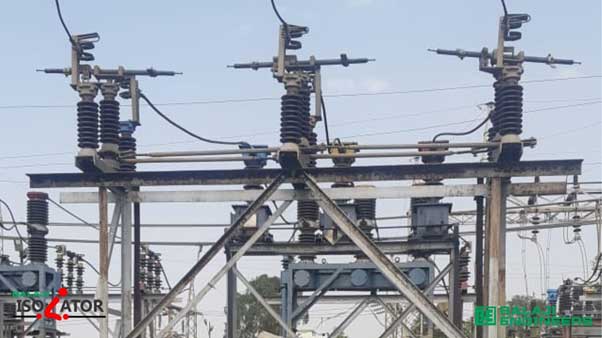

33kv Offload isolator 800 Amp Balaji Isoaltor

FAOULT के स्थिति के तहत CIRCUIT BREAKER के TRIPPING के बाद ISOALTOR DISCONNECTOR को PERMENANT OPEN किया जाता है । ISOALTOR DISCONNECTOR ये SUBSTATION मे सेवा कर्मियों (ELECTRICAL TECHNITIONS ) को सुरक्षा सुनिश्चित करने के लिए एक सर्किट स्थिति OPEN है या CLOSE है इसे खुले रूप से देखणे मीलता है (YOU CAN VISULISE WITH OPEN EYES ) , इसका फायदा ये होता है की ELECTRICAL TECHNITIONS को सर्किट के बारे मे VISUAL CONFORMATION हो जाता है , जिससे ELECTRICAL TECHNITIONS को आगे की कारवाही करणे मे आसानी हो जाती है.
ISOLATOR DISCONNECTING SWITCH का उपयोग POWER को POWER सिस्टम में अलग करने के लिए या नेटवर्क को POWER से जोडणे के लिए किया जाता है।

33kv Offload isolator 800 Amp Balaji Isoaltor

33kv Isolator in Windmill without structure Balaji Isolator

WINDMILL PARK पार्क मे WINDMILL द्वारा POWER GENRATION होता है , जनरेट की तयार की गई POWER ये OVERHEAD द्वारा SUBSTATION को जोड दी जाती है ताकी GENRATED POWER ये SUBSTATION से DISTRIBUTE कर के इस्तेमाल की जा सकती है . WINDMILL मे MAINLY TRANFORMER , SIX POLE STRUCTURE , LIGHTING ARRESTER , OFFLOAD ISOLATOR , METERING CT PT , और OVERHEAD LINE INFRASTRUTURE इनका इस्तेमाल किया गया होता है, हम इस ELECTRICAL BLOG मे खास तर ISOLATOR के बारे मे चर्चा करेंगे .

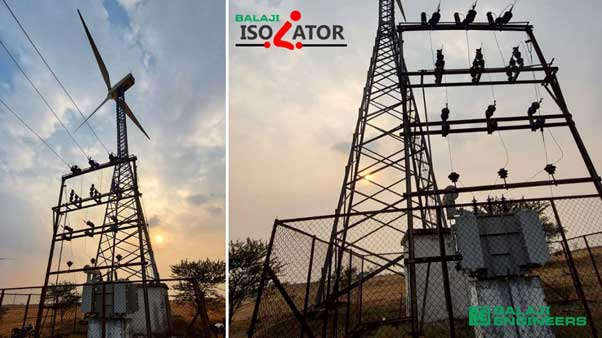

33kv Isolator in Windmill without structure Balaji Isolator

इसमे हम देखेंगे की

ISOLATOR क्या है ?

WINDMILL ELECTRICAL SYSTEM मे क्यू USE किया जाता है ?

WINDMILL ELECTRICAL SYSTEM मे कहा पे ISOLATOR DISCONNECTOR ये USE किया जाता है ?

पहिले देखते है ISOLATOR के बारे मे

WHAT IS OFFLOAD ISOLATOR ?

OFFLOAD ISOLATOR IS DISCONECTING SWITCH है जो OFFLOAD CONDITION मे OPERATE की जाती है ,जिसका उपयोग ये HIGH TENSION CURRENT को सर्किट से ON करना या OFF करना ये होता है.

33kv isolator operated for maintenance

Wind mill type Isolator Balaji Isolator make

अब देखेंगे की OFFLOAD ISOLATOR ये WINDMILL SYSTEM मे क्यू USE किया जाता है?

WINDMILL ये सिंगल युनिट होत आहे जो पावर जनरेट करता है इसके इसके MINI SUB STATION मे TRANSFORMER और ALIED EQUIPMENT और OVERHEAD LINE के द्वारे ये मेन नेटवर्क जोडा गया होता है. OFFLOAD ISOLATOR ये उपयोग मे आता है जब भी WINDMILL नेटवर्क से ISOLATE करना होता है , MAINTENANCE PURPOSE IN ELECTRICAL SYSTEM या MAINTENANCE इन WINDMILL TURBINE PARTS , MECHNICAL PARTS इन के MAINTENANCE होने तक MAIN SUPPLY INCOMMING से रोखाने के लिए ISOLATOR ये OPEN CONDITION मे रखा जाता है जिसे ELECTRICAL TECHNISION को SEAFTY PROVIDE होती है और MAINTENANCE का काम COMPLTE होने पर ISOLATOR को CLOSE किया जा है ताकी POWER ये GENRATER TO SUBSTATION चालू हो जायेगा .

Wind mill type Isolator Balaji Isolator make

33kv Line Isolator disconnector

अब हम ये देखेंगे की

WINDMILL SYSTEM मे OFFLOAD ISOLATOR DISCONNECTOR ये कहा पे USE किया जाता है ?

WINDMILL के MINI SUBSTATION मे OFFLOAD ISOLATOR DISCONNECTOR का उपयोग किया जाता है FOR THE RESON OF MAINTENANCE PURPOSE , SECONDLY OFFLOAD ISOLATOR DISCONNECTOR ये NETWORK मे LINE के दौरान भी USE किये जाते है जिसका उपयोग ये किसी GROUP OF WINDMILL को ISOLATE करने के लिए और वहा का ELECTRICAL या MECHANICAL काम करने के लिए USE किया जाता है.
ग्रुप मे तीन चार पाच WINDMILL हो सकते है एक लंबी DISTANCE की दूरी मे जगह जगह पर OFFLOAD ISOLATOR DISCONNECTOR ये ERECT किये जाते है ताकी FOULT के दौरान PERTICULAR AREA ये ISOLATE किया जा सकता है और वहा का काम पुरा होने पर NETWORK से फिरसे RESTORE किया जा सकता है .

33kv Line Isolator disconnector

इसमे हमने देखा ISOLATOR क्या है ?

WINDMILL ELECTRICAL SYSTEM मे क्यू USE किया जाता है ?

WINDMILL ELECTRICAL SYSTEM मे कहा पे ISOLATOR DISCONNECTOR ये USE किया जाता है ?

BALAJI ENGINEERS KOLHAPUR IS A LEADING ISOLATED DISCONNECTOR COMPANY WITH BRAND BALAJI ISOALTOR IN THE POWER SECTOR WITH CERTIFICATION OF 9001 2014. OUR ISOALTORS ARE APPROVED FROM ERDA CPRI LABORATORIES. BALAJI ENGINEERS OFFLOADS ISOLATER DISCONNECTORS ARE APPROVED FROM MSEDCL, MSETCL AND VARIOUS STATE ELECTRICITY BOARDS. IN INDUSTRIAL SUBSTATIONS, OUR PRODUCTS ARE USED WIDELY SPECIALLY IN H T CONSUMERS, WIND MILL PARK , MINES , CHEMICAL COMPANY , SOLAR INFRASTRUCTURE , SPINNING MALLS , POWER GENERATION STATIONS. BALAJI ISOLATORS ARE WIDELY USED BY EPC CONTRACTORS ,ROAD CONTRACTORS AND LEADING ELECTRICAL CONTRACTORS ENGINEERS AND CONSULTING FIRMS.

OUR MANUFACTURING FACILITY IS LOCATED AT MIDC SHIROLI, KOLHAPUR, MAHARASHTRA, INDIA, AND BALAJI ENGINEERS IS NOW APPROVED FOR UP TO 33 KV ISOLATORS DISCONNECTORS AND EHV ISOLATORS SUCH AS 132 KV 220 KV ARE UNDER RESEARCH AND DEVELOPMENT. ALSO, WE ARE SUPPLIERS OF ISOLATOR ACCESSORIES AND ISOLATOR PARTS OF BALAJI ISOLATORS BRAND AS WELL AS OTHER BRAND ISOLATORS. FOR ANY INQUIRIES REGARDING ISOLATORS PRODUCTS,ND SERVICES, KINDLY CONTACT OUR MARKETING DEPARTMENT ON 9822 373 222 MAIL US – sales@balajiengineers.in

OUR ISOLATOR DISCONNECTOR PRODUCTS AND SERVICES ARE WIDELY AVAILABLE IN BELOW LOCATIONS

ANDHRA PRADESH, ARUNACHAL PRADESH JHARKHAND, ASSAM,BIHAR, CHHATTISGARH, GOA, GUJARAT, HARYANA, HIMACHALPRADESH, KARNATAKA, KERALA, MADHYA PRADESH, MAHARASHTRA, MANIPUR, MEGHALAYA, MIZORAM, NAGALAND, ODISHA, PUNJAB, RAJASTHAN SIKKIM, TAMIL NADU, TELANGANA, TRIPURA, UTTARAKHAND, UTTAR PRADESH, WEST BENGAL
