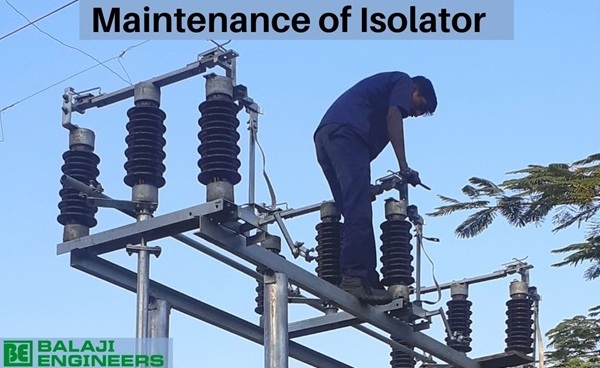

इस ELECTRICAL BLOG में हम ISOLATOR MAINTENANCE के बारे में जानने की कोशिश करेंगे. आशा है की अपने DIFFERENCE BETWEEN ISOLATOR VS VCB ये ELECTRICAL VIDEO)
चलो बढ़ते है ELECTRICAL MAINTENANCE SCHEDULE के विषय के और.

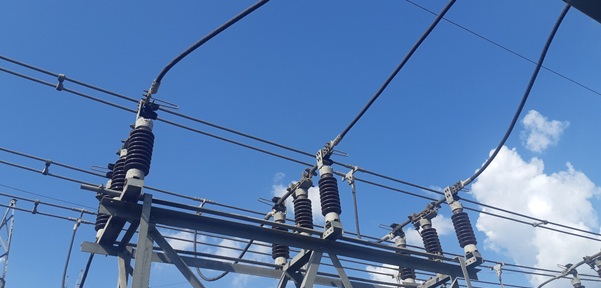

SUBSTATION MAINTENANCE ये हमेशा SCHEDULED MAINTENANCE होता है. इसमें ३ MONTHLY , ६ MONTHLY , और YEARLY SCHEDULE PLAN किया जाता है.
DISCONNECTOR ISOLATOR ये MECHANICAL SWITCH होते है . इन ELECTRICAL ISOLATOR को PERIODIC MAINTENANCE की जरुरत होती है. MSEDCL , MSETCL APPROVED ISOLATOR DISCONNECTOR ये BANGING TYPE और TURN AND TWIST TYPE में HT CONSUMER , SUBSTATION FIELD पर ERECT किये जाते है. ये 11 KV में 400,800 AMP और 33KV 400,800,1600 AMP के RATING में उसे किये जाते है.

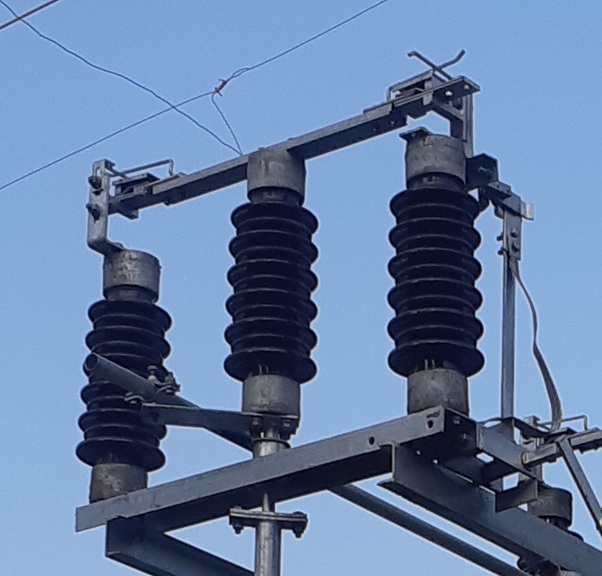

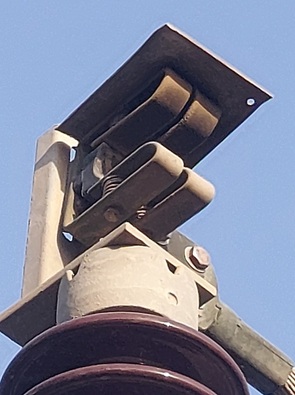

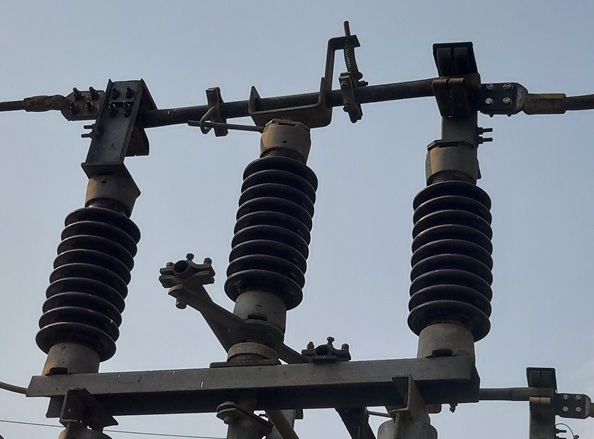

GENERAL ARRANGEMENT OF ISOLATOR DISCONEECTOR ये BASE CHANNEL में माऊंट किये जाता है. INSULATOR ये SOLIDE CORE INSULATOR होते है. INSULATOR के सहायता से TURN AND TWIST ASSEMBLY MOUNT की रहती है. TURN AND TWIST ASSEMBLY ये ISOLATOR के फीमेल कनेक्टर में ALIGNED की होती है. DISCONNECTOR FEMALE CONTACT ये COPPER से बने होते है और SILVER TINNING किये जाते है. जिसे SPRING ASSEMBLY ये CONTROL करती है. ISOLATOR FEMALE , MALE CONTACT , TURN AND TWIST ASSEMBLY ये ISOLATOR CLAMPS से GUIDE किये होते है.
ISOLATOR DISCONNECTOR ये MECHANICAL और OFFLOAD SWITCH होते है. इनकी सही MOVEMENT होना ये बहुत जरुरी होती है क्यूंकि ISOLATOR DISCONNECTOR से ELECTRICAL CURCUIT का एक PART या पूरा सर्किट SHUTOFF करने या POWER ON करने के उपयोग में आता है.
11 KV 400 AMP ISOLATOR DISCONNECTOR
11 KV 800 AMP ISOLATOR DISCONNECTOR
22 KV 800 AMP ISOLATOR DISCONNECTOR
33 KV 800 AMP ISOLATOR DISCONNECTOR
33 KV 1600 AMP ISOLATOR DISCONNECTOR
33 KV 800 AMP ISOLATOR WITH EARTH SWITCH
33 KV1600 AMP ISOLATOR WITH SUPPORT STRUCTURE
3145 KV 2000 AMP ISOLATOR DISCONNECTOR
220 KV 2000 AMP ISOLATOR DISCONNECTOR
Banging Type
Turn & Twist Type
Horizontal Double Break
Vertical Single Break
Horizontal Single Break
ISOLATOR SPARE PARTS के ख़राब होने पर उनको REPLACE कर देना चाहिए. आइसोलेटर स्पेयर पार्ट्स ये योग्य RATEING के ही बिठाने चाहिए ताकि ISOLATOR SWITCH का WORKING प्रॉपर हो सके. ISOLATOR MONITERING करने के बाद कोनसा DISCONNECTOR SWITCH DISCONNECTOR ACCESSORIES, PIPE ASSEMBLY ख़राब हुए है ये पता चल सकता है.
CHECK AND TIGHTNESS OF ALL POWER CONNECTION ISOLATOR को सही SPARE PARTS , ACCESSORIES , ISOLATOR INSULATOR , ISOLATOR MALE CONTACTS , ISOLATOR FEMALE CONTACTS, ISOLATOR ASSEMBLY ये CLEAN करना चाहिए. जिससे SALT ,SOIL PARTICAL ,CHEMICAL PARTICAL ये REMOVE हो सके.

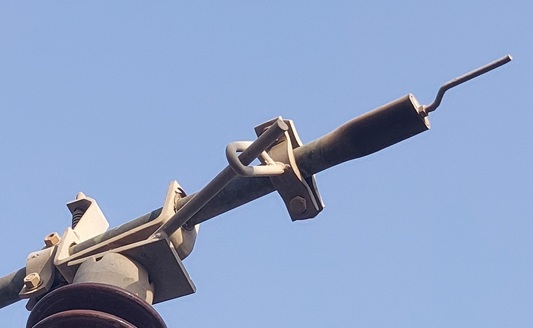

सबसे महत्वपूर्ण है ISOALTOR ,MALE COPPER CONTACT AND ISOALTOR FEMALE COPPER CONTACT ASSEMBLY , ISOLATOR PIPE ASSEMBLY इनकी ALIGNMENT . इसे पूरी सावधानीसे और ACCURACY से ALIGNED करना चाहिए .
ALL MOUNTING PARTS जैसे MALE CONTACT और ALL MAIN ACCESSORIES ये KEROSENE से CLEAN करके OLD GREASE ये REMOVE करना चाहिए और NEW GREASE APPLY करना चाहिए.
ISOLATOR EARTH SWITCH MECHANISM भी CHECK करना चाहिए. DISCONNECTOR EARTH SWITCH की सही GREASEING और ALIGNMENT ये MAINTENANCE के दौरान कम्पलीट कर देनी चाहिए.

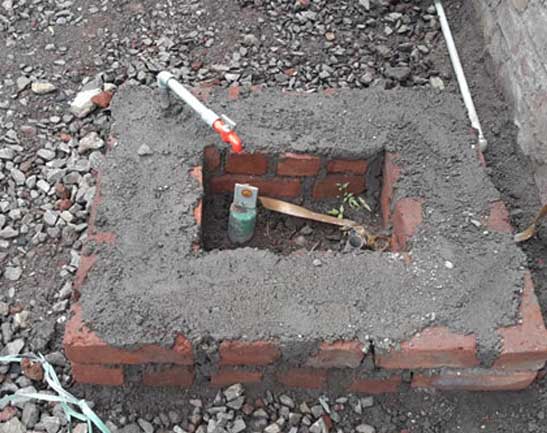

ISOLATOR EARTHING ये मेंटेनेंस के दौरान चेक करना चाहिए , TIGHTNESS OF EARTHING AND WATER ARRANGEMENT इनके ऊपर ज्यादा तर ध्यान देना चाहिए. (FOR EARTHING MORE DETAILS ,PLEASE VISIT PERFECT EARTH ELECTRODE Product Video : https://youtu.be/z_6FbIW0124 )

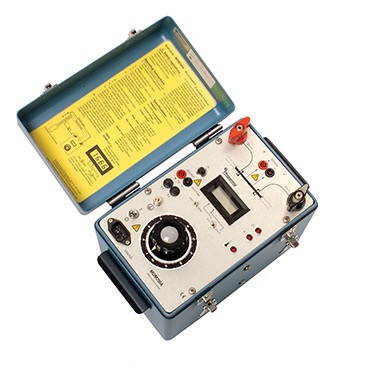

ISOLATOR का इंसुलेशन RESISTANCE MEASUREMENT CRM TESTING इक्विपमेंट से सही तरह से मेज़रमेंट करने नोटिस करना चाहिए.

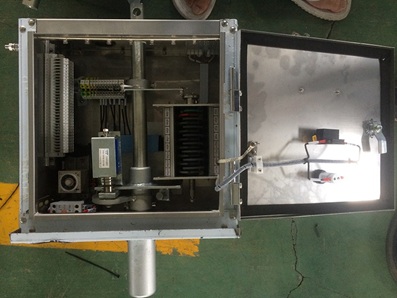

ISOLATOR की OPERATING BOX में INTERLOCKING SYSTEM जो VCB से SYNCHRONIZATION SYSTEM है वो सही तरह से WORK कर रही है इसको CONFIRM कर लेना है 33KV ISOLATOR DISCONNECTOR ये अगर MOTERISED MECHANISM OPERATED है तो MOTERISED OPERATING BOX में INTERNAL WIRING ,TERMINAL CONNECTORS इनकी अछि तरह जाँच कर लेनी चाहिए.
ISOLATOR EARTHING ये मेंटेनेंस के दौरान चेक करना चाहिए , TIGHTNESS OF EARTHING AND WATER ARRANGEMENT इनके ऊपर ज्यादा तर ध्यान देना चाहिए. (FOR EARTHING MORE DETAILS ,PLEASE VISIT PERFECT EARTH ELECTRODE Product Video : https://youtu.be/z_6FbIW0124 )

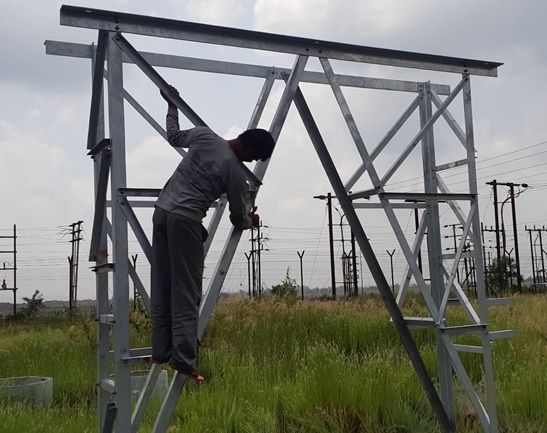

SUPPORTING STRUCTURE के HARDWARE/ NUTBOLTS का TIGHTNESS चेक करना और उसे ठीक कर देना चाहिए.
MECHANICAL TESTING OF ISOLATOR जिसमे ३३ KV ISOLATOR DISCONNECTOR ये OPERATE करके कन्फर्म कर लेना है की MALE COPPER CONTACT ये सही तरह से FEMALE COPPER CONTACT में ALIGN होकर EASILY OPEN और CLOSE हो रहा है. PERTOLIUM JELLY (पेट्रोलियम जेली ), GREASE से सभी FRICTION / MOVEING POINTS लगा लेना है जिससे OPERATION OF ISOLATOR ये EASILY परफॉर्म कर सके.
हमने इस ELECTRICAL BLOG में 11 KV ISOLATOR DISCONNECTOR, 33 KV ISOLATOR , 145 KV ISOLAOR , 220 KV ( 245 KV ) TURN AND TWIST ISOLATOR इनके MAINTENANCE SCHEDULE के दौरान के CHECK POINT पर एक्टिविटी परफॉर्म करनी है. और ISOLATOR SPERS PARTS को किस तरह से क्लीन करना है अलाइन करना है इसको POINTWISE देखा है.
